UWB定位技術原理
什么是UWB？
超寬帶（Ultra Wide Band，UWB）技術是一種無線載波通信技術， 利用納秒級的非正弦波窄脈沖傳輸數據。具有系統復雜度低，功耗低， 多徑分辨能力強，安全性高，接入密度大，截獲能力低等特點，故UWB技術極適用于高精度定位場景。
UWB定位

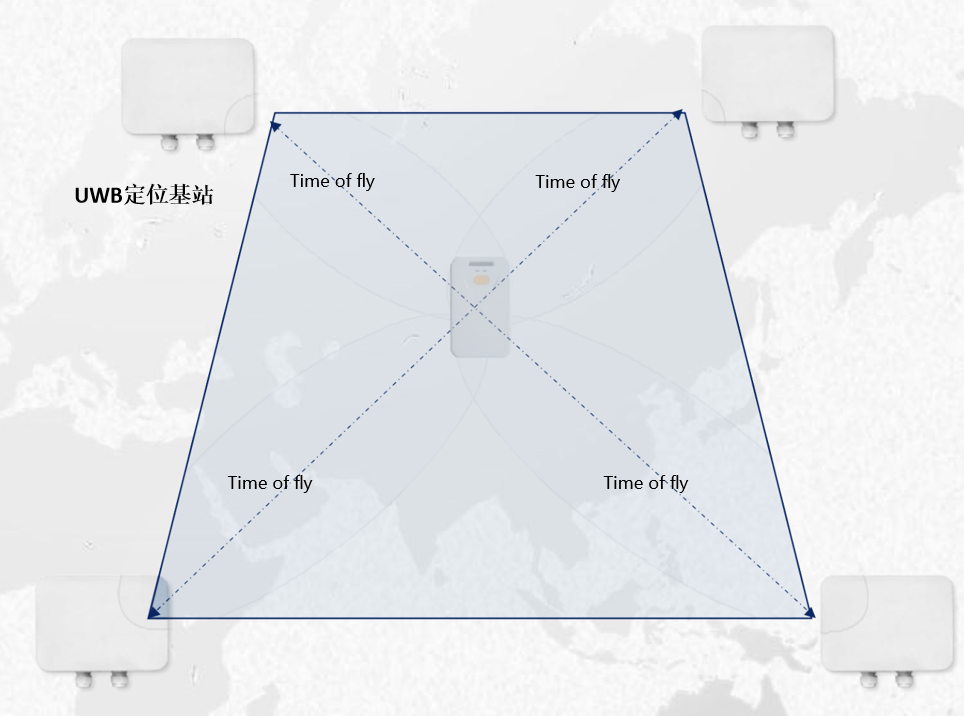

通過超寬帶脈沖進行精準測距，基于UWB超寬帶無線脈沖技術，以TOF （飛行時間）、TDOA（到達時間差）等定位算法，解算獲得定位標簽的空間坐標。
UWB定位應用

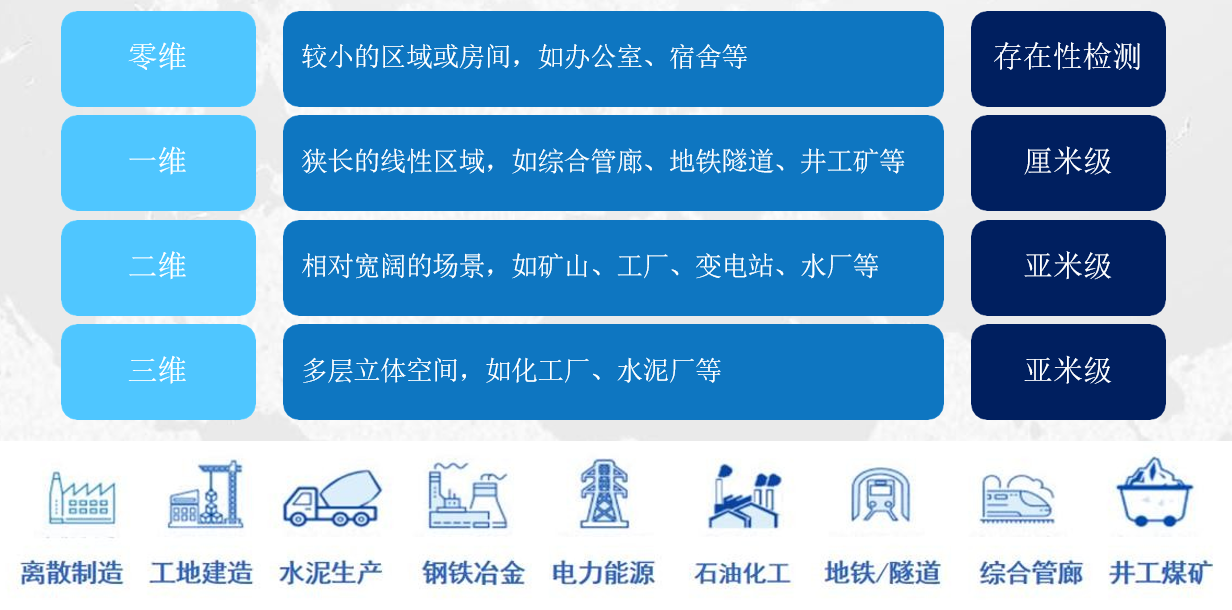

在位置定位基礎上實現歷史軌跡、實時位置、智能考勤、電子圍欄、視頻聯動、雙向告警等，滿足不同行業用戶在零維、一維、二維、三維場景下的業務需求。
碼訊定位精度選擇(定位技術對比)
| # | UWB | 藍牙5.1 | 藍牙信標 | Wi-Fi | RFID | Zigbee |
|---|---|---|---|---|---|---|
| 精度 | 10-30cm | 1-5m | 3-5m 依賴于信標的密度 | 5-15m | 15cm-1m | 3-10m |
| 可靠性 | 抗干擾能力強 | 對多路徑、障礙物和干擾非常敏感 | 易受遮擋和多徑影響 | 對多路徑、障礙物和干擾非常敏感 | 不易受影響 | 抗干擾能力弱 |
| 覆蓋范圍 | 50-100m | 10-20m | 6-8m | 40-50m | 1m | 60-70m（主要應用一維） |
| 數據通信 | 最高27Mbps | 最高2Mbps | 不適用 | 最高1 Gbps | 不適用 | 20-250kbps |
| 安全范圍 | 非常安全 | 可利用中繼攻擊進行欺騙 | 可利用中繼攻擊進行欺騙 | 可利用中繼攻擊進行欺騙 | 可利用中繼攻擊進行欺騙 | 安全性比較低 |
| 定位服務延遲 | <1ms | ≤3ms | ≥3ms | ≥3ms | ≥1s | 30ms |
| 可拓展性 | 基于超過數萬個或不限量標簽的解決方案 | 幾百到一千標簽 | 幾百到一千標簽 | 幾百到一千標簽 | 不限量標簽 | 最大60000個節點 |
碼訊UWB定位產品
MX5012A-MI6U UWB+WIFI5融合基站
- 最高定位精度30cm
- 支持定位頻度0.1Hz ∽ 1Hz
- 單基站容量可達200個標簽
- 適用于一、二維定位場景
- 支持IEEE 802.11a/b/g/n/ac 標準
- 最高傳輸速率 300Mbps（2.4G）& 867Mbps（5.8G）
- 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構
- 支持無線控制器（AC）管理，實現遠程集中配置與升級管理
- 支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
- 支持千兆以太網口，適應多類型網絡接入
- 防護等級達到IP67，適應多種環境

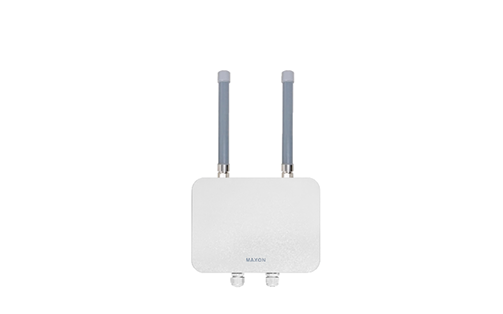

MX5012A-ME8U UWB+WIFI5融合基站
- 最高定位精度30cm
- 支持定位頻度0.1Hz C 1Hz單基站容量可達200個標簽
- 適用于一、二維定位場景
- 支持IEEE 802.11a/b/g/n/ac標準
- 最高傳輸速率 300Mbps (2.4G) & 867Mbps (5.8G)
- 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構支持無線控制器(AC) 管理，實現遠程集中配置與升級管理》支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
- 支持千兆以太網口，適應多類型網絡接入
- 防護等級達到IP67，適應多種環境
MX6022A-ME8U UWB+WIFI6融合基站
- 最高定位精度30cm
- 支持定位頻度0.1Hz C 1Hz單基站容量可達200個標簽
- 適用于一、二維定位場景
- 支持IEEE 802.11a/b/g/n/ac/ax標準
- 最高傳輸速率 574Mbps (2.4G) & 1200Mbps (5.8G)（MX6023A系列最高支持6574Mbps）
- 支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構支持無線控制器(AC) 管理，實現遠程集中配置與升級管理》支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
- 支持2.5Gbps以太網口，支持完10Gbps光口，適應多類型網絡接入
- 防護等級達到IP67，適應多種環境

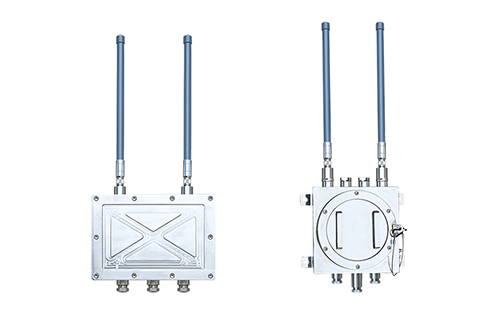

防爆融合定位基站/802.11ac/ax IIB/IIC系列
- 最高定位精度30cm
- 支持定位頻度0.1HzS 1HZ單基站容量可達200個標簽
- 適用于一、二維定位場景
- 防爆等級: ExdIIB/IICT6 Gb/ExtD A21IP68 T80C
- 支持IEEE 802.11a/b/g/n/ac標準
- 最高傳輸速率 300Mbps (2.4G) &867Mbps (5.8G)>支持網橋及路由模式，通過調整設備的網絡模式可以實現靈活部署網絡架構支持無線控制器(AC)管理，實現遠程集中配置與升級管理支持吸頂式安裝、抱桿式安裝，適應不同場景安裝
- 支持千兆以太網口，適應多類型網絡接入
- 防護等級達到IP68，適應多種環境
UWB定位標簽
簽.png)
碼訊UWB融合定位案例

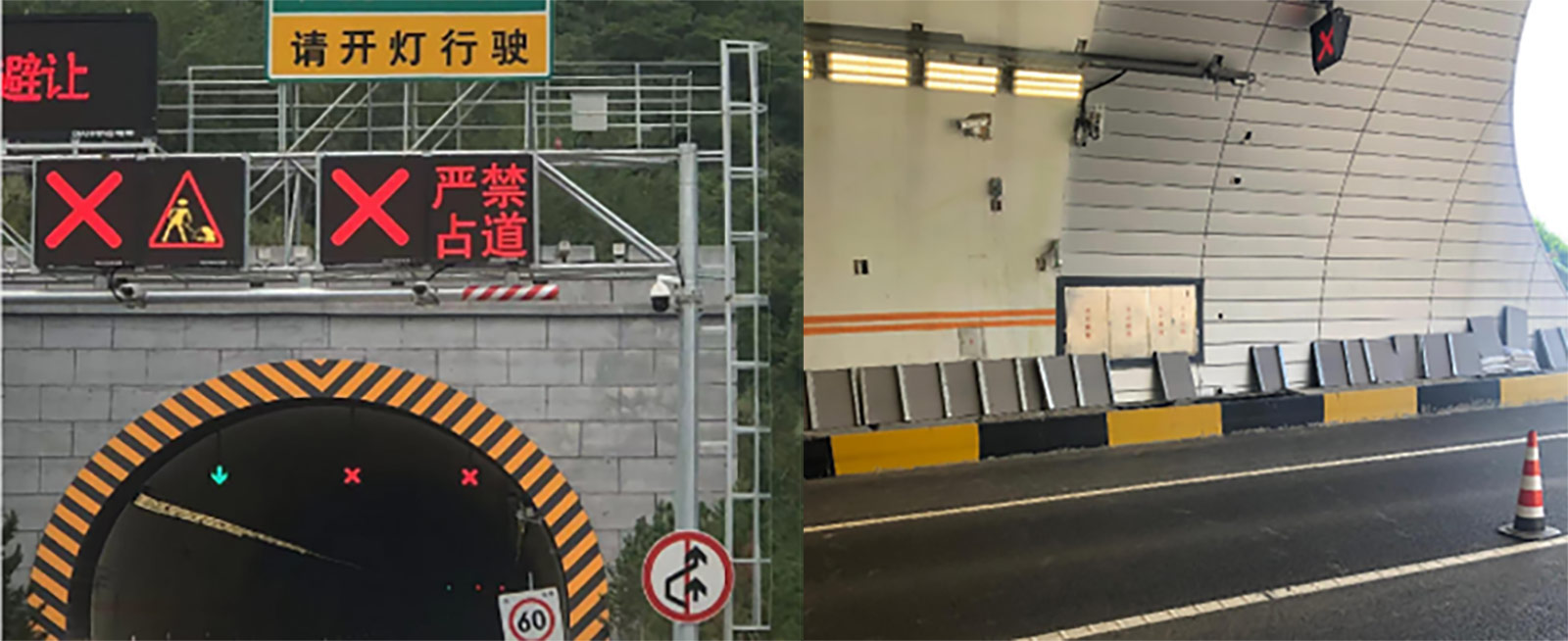

隧道定位案例
按照每公里3臺UWB基站部署，搭配定向天線，實現隧道內的信號覆蓋，人員佩戴頭盔，嵌入定位標簽，實現實時定位。同時，部分點位采用UWB+WIFI的融合定位基站，實現定位的同時，滿足隧道內的無線覆蓋，滿足手機等終端的接入。
地鐵隧道定位案例
煤礦礦井定位案例
智慧工廠/智慧園區/智慧工地案例
- 資產管理與追蹤
- 叉車防碰撞
- WIFI覆蓋人員崗統計
- 巡更管理
- 危險區進出限制
- 人員在崗統計
- 電子點名
- 門禁限制
